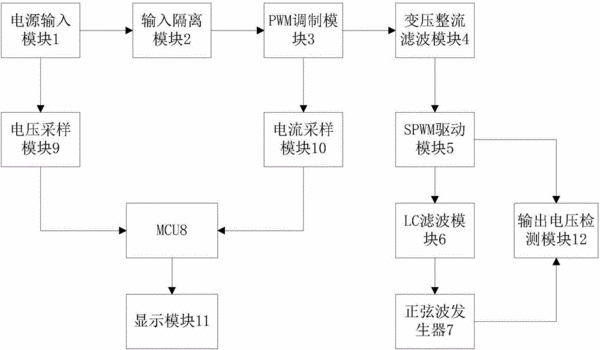

摘要：本发明公开了一种具有脉宽调制电流采样稳压隔离功能的纯正弦波逆变器，包括电源输入模块、输入隔离模块、PWM调制模块、变压整流滤波模块、SPWM驱动模块、LC滤波模块、正弦波发生器、MCU、电压采样模块和电流采样模块；PWM调制模块包括时基电路芯片、第二十一电阻至第三十电阻、第二十一电容至第二十八电容、第十一二极管至第十三二极管、第十一三极管和第十二MOS管。本发明能避免信号干扰、保证仪器采集数据准确、对电源输入能进行有效隔离、电路设计结构简单、功能强大、使用灵活、适用范围较广、能实现多种电流值的采样检测、能将控制信号与电压采样信号进行有效隔离、提高采样精度。
- 专利类型发明专利
- 申请人苏州迈力电器有限公司;
- 发明人朱海东;
- 地址215151 江苏省苏州市高新区浒关分区建林路666号
- 申请号CN201610516715.1
- 申请时间2016年07月04日
- 申请公布号CN106100425A
- 申请公布时间2016年11月09日
- 分类号H02M7/5395(2006.01)I;H02M1/12(2006.01)I;G01R19/00(2006.01)I;
