低耦合度超宽频带MIMO天线

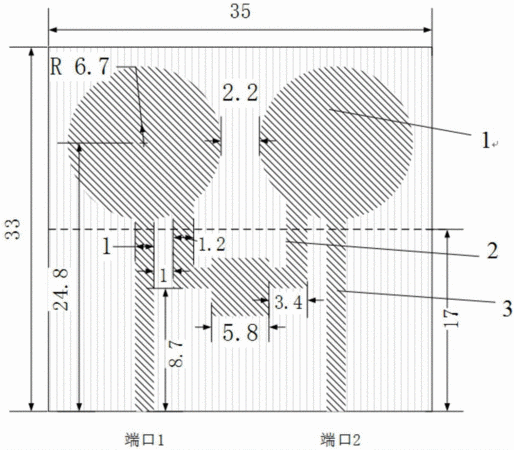

　　摘要：本发明提供了一种低耦合度超宽频带MIMO天线，涉及一种MIMO天线领域，对常用的中间线结构进行变形来实现超宽频带内的去耦合，中间线结构为中间是正方形贴片，正方形贴片和微带线平行的两边分别伸出一条L型金属臂与圆形印刷单极子辐射贴片相连，本发明由于去耦合结构被放置在两个天线单元之间，因此整个MIMO系统的尺寸较小，去耦合结构的加入，有效提高了频带的隔离度；圆形印刷单极子辐射贴片，变形后的中间线结构，50欧姆微带线都采用印刷结构，介质基板采用介电常数为4.4的FR4，作为PCB板最常见的板材，价格低廉，易于购买，所以，本发明制作成本低，易于加工，可批量生产，具有较大的实际应用价值。

专利类型发明专利
申请人西北工业大学;
发明人郭陈江;江磊;丁君;
地址710072 陕西省西安市友谊西路127号
申请号CN201610673846.0
申请时间2016年08月16日
申请公布号CN106099365A
申请公布时间2016年11月09日
分类号H01Q1/52(2006.01)I;H01Q1/38(2006.01)I;H01Q21/00(2006.01)I;H01Q1/48(2006.01)I;
