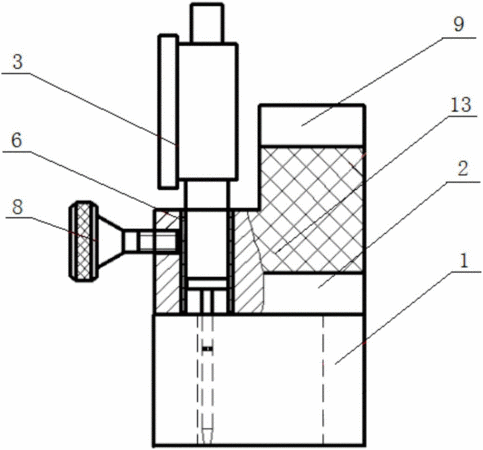

摘要:本发明公开了一种气缸盖座圈底孔止口面平面度检测装置,包括中空圆柱状的基座,所述的基座上设有可相对所述基座水平滑动的支架,所述的支架上竖直安装有测量表,所述支架的一侧设有固定所述的测量表的夹紧机构,所述的测量表包括表头、测杆和测头,所述的测杆伸入所述的基座内并且所述测头的位置与所述基座的底部相适应,所述基座的外壁与座圈底孔的内壁相适配。本发明的结构合理,制造容易,操作简单,能快速精确地检测气缸盖座圈底孔的止口面平面度。
- 专利类型发明专利
- 申请人广西玉柴机器股份有限公司;
- 发明人圣乔乔;王鹏;潘福斌;
- 地址537006 广西壮族自治区玉林市天桥西路88号
- 申请号CN201610629693.X
- 申请时间2016年08月03日
- 申请公布号CN106092034A
- 申请公布时间2016年11月09日
- 分类号G01B21/30(2006.01)I;
