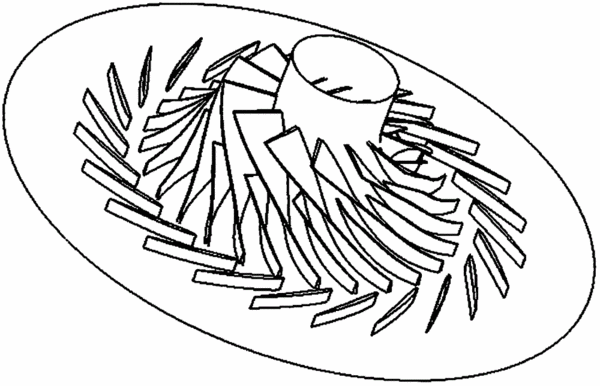

摘要：本发明涉及一种减小扩压器分离损失的端壁处理方法，初始压气机中的扩压器端壁均为平面，端壁造型以相邻两叶片中弧线及前后缘围成的区域为一个周期；单个周期内仅改变两个控制点的坐标，采用NURBS曲面来构造一对幅值相等的凹凸结构，扩压器通道的横截面积不变。本发明减小扩压器分离损失的端壁处理方法，兼顾离心压气机的工作特性与扩压器通道的内部流动细节，在扩压器叶片易于产生角区分离处生成凹凸化的端壁型面；通过几何结构的变化，横向压力梯度得以减小，同时加速后的低能流体分离减弱，流动更加顺畅；采用此端壁处理的压气机总压损失大幅降低，进而峰值效率和压比相应地提升。
- 专利类型发明专利
- 申请人西北工业大学;
- 发明人周莉;向凤光;王占学;史经纬;张明阳;程稳;
- 地址710000 陕西省西安市碑林区友谊西路127号
- 申请号CN201610378402.4
- 申请时间2016年05月30日
- 申请公布号CN106089806A
- 申请公布时间2016年11月09日
- 分类号F04D29/44(2006.01)I;F04D29/68(2006.01)I;
