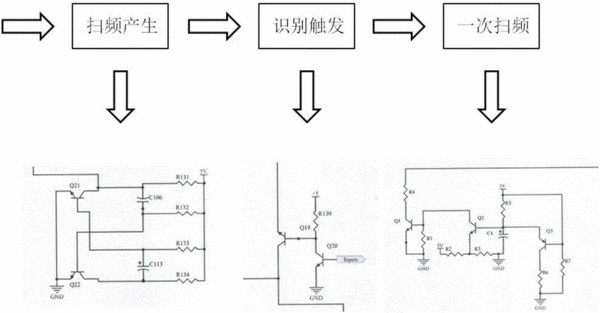

摘要：本发明公开了一种气体放电灯电子镇流器的启动及控制电路，所述电路包括扫频产生电路、识别触发电路、一次扫频电路以及使能电路；所述扫频产生电路用于产生频率由高到低变化的PWM波；所述识别触发电路用于当扫频至谐振点且触发灯管之后，通过修改谐振参数，消除镇流器正常工作时的安全隐患；所述一次扫频电路用于镇流器一开始空载或过载的时候，使PWM波仅扫频一次，消除镇流器特殊状态下的安全隐患。本发明通过扫频产生电路点亮触发灯管的PWM波，通过识别触发电路断开扫频产生电路且可以通过修改谐振参数降低安全隐患，通过一次扫频电路消除镇流器一开始就处于空载或过载的安全隐患。本发明提供的模拟电路结构简单，成本低廉，具有实用价值。
- 专利类型发明专利
- 申请人浙江大学;浙江雷培德科技有限公司;
- 发明人陈敏;孙茂松;
- 地址310027 浙江省杭州市西湖区浙大路38号浙江大学
- 申请号CN201610394044.6
- 申请时间2016年06月06日
- 申请公布号CN106061078A
- 申请公布时间2016年10月26日
- 分类号H05B41/285(2006.01)I;
