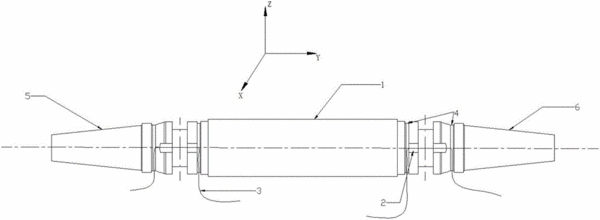

摘要：本发明公开了一种多分量光纤天平及其测量方法，用于解决现有光纤天平实用性差的技术问题。技术方案是多分量光纤天平包括天平主体、槽口、光纤光栅应变计、线槽、支杆端和固定端。所述的固定端安装在测量平台上，天平主体靠近固定端和支杆端部位沿圆周方向各开一个正方形槽，正方形槽个有四个槽口，槽口对称设置，每个槽口中心粘贴一根光纤光栅应变计。测量时，光纤光栅应变计将接收到的光信号转化为波长值显示在计算机上，施加升力、俯仰力矩、侧力、偏航力矩，对受载荷后光纤光栅应变计反射波中心波长进行测量，进而计算出载荷与中心波长偏移量之间的关系，实用性强。
- 专利类型发明专利
- 申请人西北工业大学;
- 发明人王勇;解亚军;高永卫;焦予秦;惠增宏;邓磊;白静;
- 地址710072 陕西省西安市友谊西路127号
- 申请号CN201610555793.2
- 申请时间2016年07月14日
- 申请公布号CN106053010A
- 申请公布时间2016年10月26日
- 分类号G01M9/06(2006.01)I;G01L11/02(2006.01)I;
