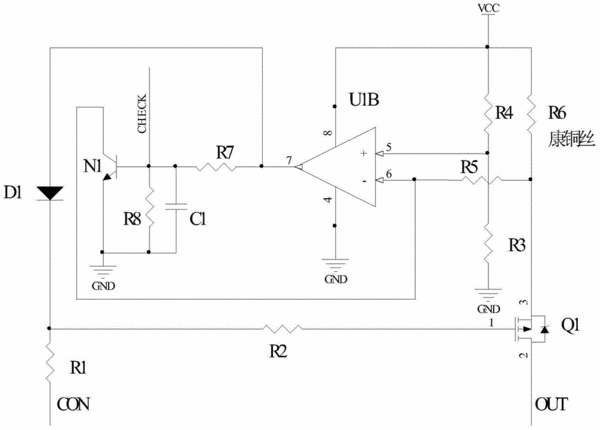

摘要：汽车负载短路自动关断保护电路，包括MCU控制电路，负载输出电路，输出检测电路，比较自锁电路，其特征在于：所述汽车负载短路保护控制电路正常工作情况下由MCU控制电路输出控制信号使负载输出电路导通，可以控制车灯、雨刮等车身供电设备。当车身负载设备出现线路老化搭铁现象时，输出检测电路会采集干路上的电压，并将此电压值输出给比较自锁电路进行比较从而关断负载输出电路。本发明可以调节比较自锁电路控制短路时干路电流的大小，从而保证输出负载不会出现过流造成损坏，保护电路的器件，节省成本，降低危险。
- 专利类型发明专利
- 申请人天津圣纳科技有限公司;
- 发明人韩军;王文安;邢利军;
- 地址300112 天津市西青区中北工业园金霞路18号
- 申请号CN201510106764.3
- 申请时间2015年03月11日
- 申请公布号CN106033878A
- 申请公布时间2016年10月19日
- 分类号H02H3/08(2006.01)I;
