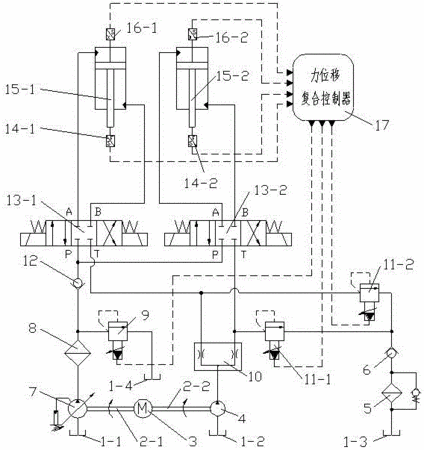

摘要：本发明公开了一种采用比例溢流阀差动控制的拉压试验机液压加载系统。包括液压泵站，低压过滤器，回油单向阀，高压比例溢流阀，分流阀，两个低压比例溢流阀，进油单向阀，两个电磁换向阀，两个拉压力传感器，两个液压缸，两个位移传感器，力位移复合控制器。采用比例溢流阀差动控制以及压力阀对液压缸压力位移复合控制，提高试验机的微小力控制与加载力控制精度，在拉压力试验机静态、准静态加载时实时控制加载过程中的加载力和液压缸同步位移，实现对任意加载曲线的控制以及多液压缸的同步控制。本发明能够使拉压试验机适应各种复杂的加载工况。适合于加载力变化范围大，调节精度高以及液压缸经常需要在静态、准静态加载时进行同步控制的场合。
- 专利类型发明专利
- 申请人浙江大学;
- 发明人周华;姚叶明;陈英龙;
- 地址310027 浙江省杭州市西湖区浙大路38号
- 申请号CN201610571994.1
- 申请时间2016年07月20日
- 申请公布号CN106015139A
- 申请公布时间2016年10月12日
- 分类号F15B11/22(2006.01)I;F15B13/06(2006.01)I;F15B13/16(2006.01)I;
