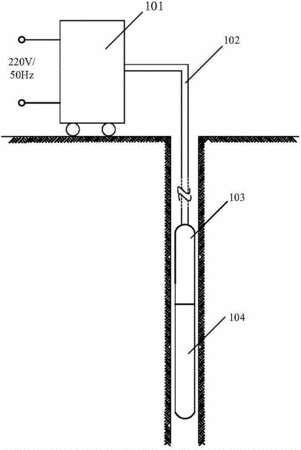

摘要：本发明公开了一种深井脉冲电容器的恒流充电系统，包括设置在地面上的第一装置、电缆、设置在井下的第二装置和脉冲电容器。第一装置将工频220V交流电源变为中频高压交流电源，然后经电缆将其传输到第二装置，第二装置再将此中频高压电源变成所需的高压直流电源直接对脉冲电容器充电。脉冲电容器的电压通过电阻分压器来实现测量，控制程序通过脉冲电容器电压的增量计算平均充电电流，并通过调节逆变电路中开关管的驱动脉宽来改变平均充电电流，形成闭环控制，实现平均充电电流的恒定。本发明采用闭环控制方法，实现了深井脉冲电容器的恒流充电，提高了充电速度和能量利用率，简化了井下装置的结构，提高了充电系统的可靠性。
- 专利类型发明专利
- 申请人华中科技大学;
- 发明人张钦;刘毅;林福昌;刘从聪;
- 地址430074 湖北省武汉市洪山区珞喻路1037号
- 申请号CN201610447019.X
- 申请时间2016年06月20日
- 申请公布号CN105932757A
- 申请公布时间2016年09月07日
- 分类号H02J7/04(2006.01)I;H02J7/00(2006.01)I;
