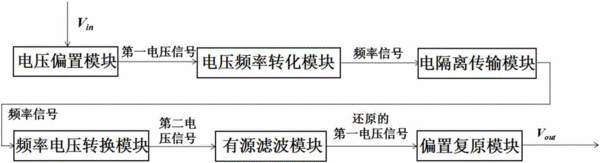

摘要：本发明公开了一种高压信号隔离传输系统，包括电压偏置模块、电压频率转化模块、电隔离传输模块、频率电压转换模块、有源滤波模块以及偏置复原模块；所述电压偏置模块用于对输入信号施加偏置电压，获得第一电压信号；所述电压频率转化模块用于将第一电压信号转换为频率信号，所述电隔离传输模块用于隔离传输所述频率信号，所述频率电压转换模块用于将所述频率信号转换为第二电压信号，所述有源滤波模块用于滤除所述第二电压信号中的锯齿波噪声，将其还原；所述偏置复原模块用于从所述有源滤波模块还原的第一电压信号中移除偏置电压。本发明的高压信号隔离传输系统，信号还原效果好，精度高，信号延时低，成本低，满足大多数高压信号的隔离传输要求。
- 专利类型发明专利
- 申请人华中科技大学;
- 发明人王之江;崔芳泰;夏冬辉;余振雄;孙道磊;肖集雄;刘昌海;曾中;
- 地址430074 湖北省武汉市洪山区珞喻路1037号
- 申请号CN201610238917.4
- 申请时间2016年04月18日
- 申请公布号CN105929215A
- 申请公布时间2016年09月07日
- 分类号G01R15/24(2006.01)I;
