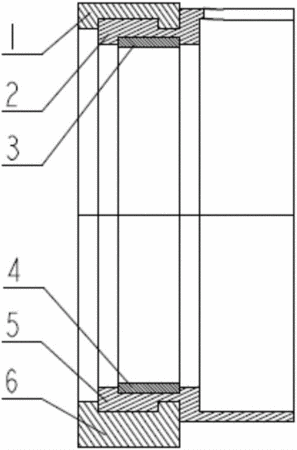

摘要：本发明属于制冷型辅助工装技术领域，具体涉及一种制冷型红外探测器杜瓦的柔性辅助支撑机构。包括抱环、上垫环、上胶垫、下胶垫、下垫环、托架；其中：抱环和托架的上部分组合成一个完整的圆筒状结构；上垫环嵌入抱环的凹槽中，下垫环和上垫环的结构相同，嵌入托架的凹槽中；上胶垫和下胶垫分别嵌入上垫环支撑部分内表面的凹槽和下垫环支撑部分内表面的凹槽中，通过上胶垫和下胶垫对红外探测器设定位置的杜瓦进行支撑。由于采用弹性橡胶垫与制冷型红外探测器杜瓦接触，形成了对探测器的柔性支撑，在力学环境下能够有效保护探测器杜瓦。
- 专利类型发明专利
- 申请人北京航天计量测试技术研究所;中国运载火箭技术研究院;
- 发明人常虹;魏小林;林森;张璁;刘勇;
- 地址100076 北京市丰台区南大红门路1号
- 申请号CN201610216757.3
- 申请时间2016年04月08日
- 申请公布号CN105928623A
- 申请公布时间2016年09月07日
- 分类号G01J5/02(2006.01)I;
