  • 教育装备采购网首页 > 知识产权 > 专利 > CN105910526A

    曲轴上止推轴瓦的垂直度检测装置及检测方法

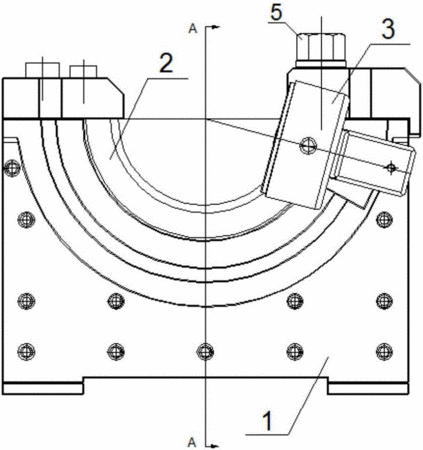

      摘要:本发明公开了一种曲轴上止推轴瓦的垂直度检测装置及检测方法,垂直度检测装置包括:标准胎组件,包括:标准胎,其设有弧形的凹槽,止推轴瓦容置在凹槽内;固定压板,其设置在凹槽的一端,止推轴瓦的一端抵接在固定压板的底面上;以及活动压板,其通过扭紧螺钉固定在凹槽的另一端,止推轴瓦的另一端抵接在活动压板的底面上,且扭紧螺钉具有预定力矩;以及测量组件,包括:表架以及百分表,百分表安装在表架上,且百分表的测头抵接在止推轴瓦的翻边的外侧面上。本发明利用标准胎的凹槽使止推轴瓦准确定位,并通过扭紧螺钉使止推轴瓦受到一定的压紧力,模拟止推轴瓦在发动机上的受力工况,准确测量止推轴瓦的实际工作性能,大大提高了检测精度。
    • 专利类型发明专利
    • 申请人广西玉柴机器股份有限公司;
    • 发明人梁振杰;邓斌;
    • 地址537005 广西壮族自治区玉林市天桥西路88号
    • 申请号CN201610521410.X
    • 申请时间2016年06月30日
    • 申请公布号CN105910526A
    • 申请公布时间2016年08月31日
    • 分类号G01B5/245(2006.01)I;
