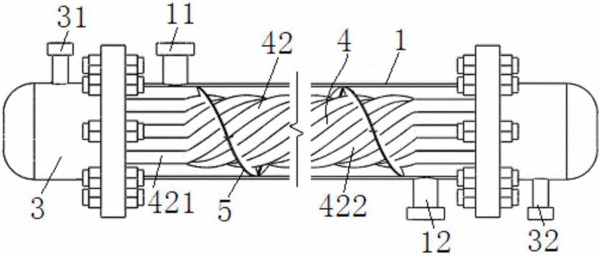

摘要：本发明涉及一种卧式管壳式换热器，其特征在于：它包括一壳体，在壳体的两端分别通过一管板连接一封头，在壳体一端的顶部设置有壳侧进口管，在壳体另一端的底部设置有壳侧出口管，在靠近壳侧进口管的封头的顶部设置有一管侧进口管，在靠近壳侧出口管的封头的底部紧固连接一管侧出口管，在壳体内设置有一换热管束，换热管束的两端与两管板紧固连接，换热管束包括一沿壳体中心轴线布置的换热直管和多个螺旋设置在换热直管外部的换热弯管。换热管束穿接多个设置在壳体内的折流板。其中，折流板可以为螺旋折流板，也可以为弓形折流板。本发明能够防止壳侧流体气相和液相出现分层现象，本发明换热均匀且稳定性好。
- 专利类型发明专利
- 申请人中国海洋石油总公司;中海石油气电集团有限责任公司;
- 发明人杨文刚;陈杰;丁国良;胡海涛;杨果成;胡苏阳;高玮;罗婷婷;张晓慧;
- 地址100010 北京市东城区朝阳门北大街25号
- 申请号CN201610318733.9
- 申请时间2016年05月13日
- 申请公布号CN105910467A
- 申请公布时间2016年08月31日
- 分类号F28D7/02(2006.01)I;F28F9/24(2006.01)I;
