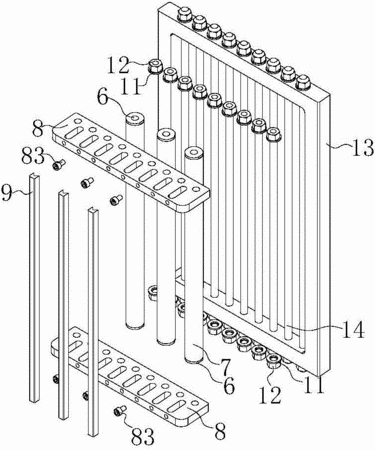

摘要：本发明具体涉及一种大学生方程式赛车悬架用碳纤维管粘接夹具。目的是提供一种生产成本低、粘接质量高、粘接精度好的大学生方程式赛车悬架用碳纤维管粘接夹具。该夹具包括密封箱，所述箱体内设置定位机构，所述的定位机构包括托架框，托架框内设置数条相互平行的、竖直放置的调节螺杆，相邻的两个调节螺杆的间隙之间放置竖直设置的碳纤维管，使碳纤维管一侧的侧壁与相邻的两个调节螺杆的侧壁接触；所述碳纤维管的另一侧的侧壁与锁紧杆上设置的V形卡槽的两个侧面接触。调节螺杆和锁紧杆将碳纤维管进行固定，以保证碳纤维管与金属接头粘接时两者之间的同轴度满足要求，设置多个调节螺杆和锁紧杆可实现碳纤维管与金属接头粘接的批量化生产。
- 专利类型发明专利
- 申请人西华大学;
- 发明人郭莉;龚鹏举;滕艳琼;鞠道杰;李升亚;李科旗;张众华;
- 地址610039 四川省成都市金牛区土桥金周路999号
- 申请号CN201610338704.9
- 申请时间2016年05月19日
- 申请公布号CN105835358A
- 申请公布时间2016年08月10日
- 分类号B29C65/78(2006.01)I;B29C65/54(2006.01)I;
