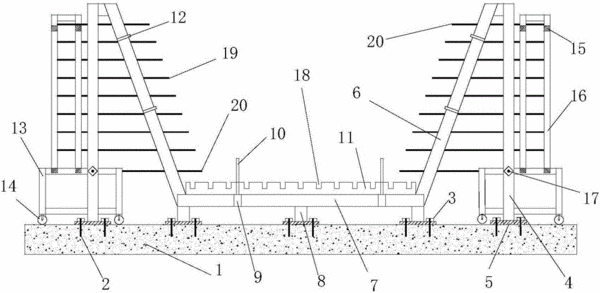

摘要：本发明涉及一种箱梁底腹板钢筋整体成型模架，模架由包括模架立杆、模架斜杆、横向底座、纵向底座、纵向杆、U型限位筋A、横向定位钢板、纵向定位钢板、可移动模架、U型限位筋B。根据箱梁尺寸，在台座中设置预埋件；纵向底座和模架立杆底部焊接带螺孔钢板通过预埋螺杆固定在底座上；根据设计要求在横向底座两边对称的设置模架斜杆，模架斜杆与模架立杆固定在一起；可移动模架底部设置滑轮，可移动模架上设置支撑钢管和U型限位筋B。本发明涉及的结构具有拆装方便，施工效率高，可移动模架可以横向移动不影响钢筋笼的整体吊装，为箱梁底腹板钢筋整体绑扎成型提供高精确的定位等特点，具有较好的经济技术效益。
- 专利类型发明专利
- 申请人浙江大学城市学院;
- 发明人王新泉;崔允亮;丁智;
- 地址310015 浙江省杭州市湖州街50号
- 申请号CN201610172372.1
- 申请时间2016年03月24日
- 申请公布号CN105821768A
- 申请公布时间2016年08月03日
- 分类号E01D21/00(2006.01)I;
