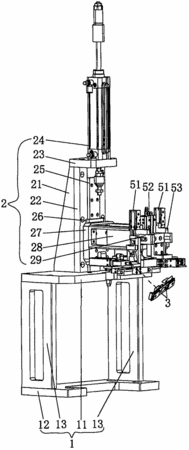

摘要:一种软连接片折弯装置,所述折弯装置包括:安装在工作台上的支架(1),固设于所述支架(1)上并用于防止折弯装置在不工作时干涉工作台上其它机构运行的垂直滑动机构(2),分别与所述垂直滑动机构(2)连接并用于吸附软连接片(3)的软片吸附机构(4)及将所吸附的软连接片(3)分割、折弯用的软片折弯机构(5),以及连接在所述软片折弯机构(5)外侧用于将软连接片(3)限位的软片定位机构(6),所述垂直滑动机构(2)、软片吸附机构(4)、软片折弯机构(5)及软片定位机构(6)分别通过气缸驱动连接。本发明具有结构简单,传输精度,工作效率及自动化程度高等特点。
- 专利类型发明专利
- 申请人深圳市联赢激光股份有限公司;
- 发明人闫战峰;郭去沣;
- 地址518000 广东省深圳市南山区留仙大道红花岭工业区2区1栋7楼
- 申请号CN201610281351.3
- 申请时间2016年05月03日
- 申请公布号CN105798117A
- 申请公布时间2016年07月27日
- 分类号B21D35/00(2006.01)I;B21D28/02(2006.01)I;B21D7/06(2006.01)I;B21D43/18(2006.01)I;
