    一种双系统独立下倾角调整基站电调天线

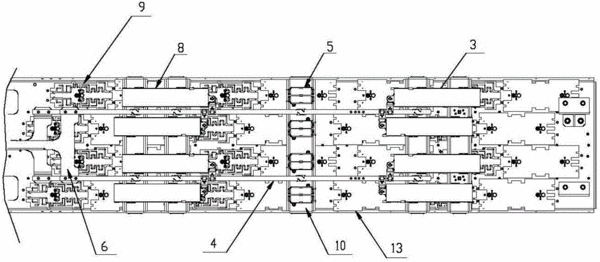

      摘要:本发明公开一种双系统独立下倾角调整基站电调天线,包括正面辐射单元和背面馈电网络两大部分。其中馈电网络部分包括单合路器、功分合路器和独立移相部分,独立移相部分包括两层,这两层分别独立调整一个系统的电下倾角。从而实现双系统独立调节下倾角的功能。每一个系统采用独立的馈电电缆网络进行垂直面方向图赋形,从而有效提高每个系统的赋形效果。独立移相部分包括的上下两个移相模块与中间功分器共同实现六路移相功能不仅可以获得优良的垂直面赋形效果,而且有效分散了连接馈线,从而大幅提高可装配性和指标一致性。该双系统共用辐射单元、独立赋形、独立调节下倾角的基站电调天线方案既节省了天面资源,又有效提高了各个系统的覆盖效果。
    • 专利类型发明专利
    • 申请人武汉虹信通信技术有限责任公司;
    • 发明人季胜利;丁勇;张申科;孙彦明;谢晖;
    • 地址430073 湖北省武汉市江夏区藏龙岛谭湖二路1号
    • 申请号CN201610234904.X
    • 申请时间2016年04月15日
    • 申请公布号CN105762535A
    • 申请公布时间2016年07月13日
    • 分类号H01Q23/00(2006.01)I;H01Q1/24(2006.01)I;H01Q1/50(2006.01)I;H01Q3/30(2006.01)I;H01Q15/14(2006.01)I;
