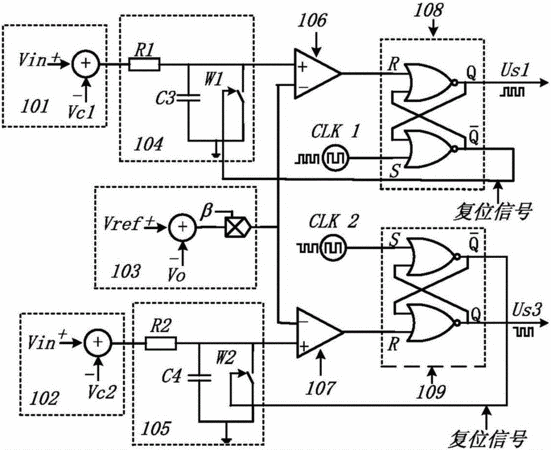

摘要：本发明公开了一种开关电容变换器控制电路及控制方法，用于解决现有开关电容变换器控制电路复杂的技术问题。技术方案是控制电路包括三个减法器、两个可复位积分电路单元、两个比较器单元和两个RS触发器单元。由于可复位积分电路单元的作用，单周期控制电路的反馈信号调制仅与本周期输入电压和输出电压反馈状态有关而与历史状态无关，在一个周期内完成对外界输入和输出电压扰动的抑制。另外，因为输入电压和输出电压信号都在反馈回路中，所以输入电压和输出负载上的扰动被瞬时反馈到控制电路中。动态反应速度快，输入和输出范围宽，控制逻辑电路结构简单，在工程上易于实现。
- 专利类型发明专利
- 申请人西北工业大学;
- 发明人杨磊;张晓斌;蔡沛;吴斌;
- 地址710072 陕西省西安市友谊西路127号
- 申请号CN201610202792.X
- 申请时间2016年04月01日
- 申请公布号CN105743327A
- 申请公布时间2016年07月06日
- 分类号H02M1/08(2006.01)I;
