一种错齿相位可调行星人字齿轮减速器

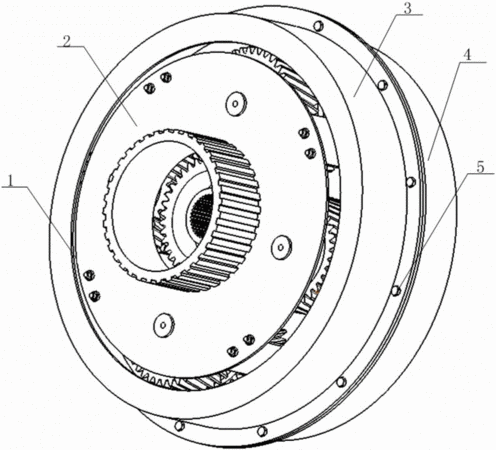

　　摘要：本发明公开了一种错齿相位可调行星人字齿轮减速器，由行星架、壳体和太阳轮、行星轮及内齿圈组成；人字齿轮减速器的齿轮均采用分体式，太阳轮的上下齿轮接合面之间有用于定位的定位槽和定位块，可调节错齿相位；行星轮上下齿轮接合面之间有用于安装定位的定位槽和定位块，可调节错齿相位；内齿圈上下齿圈通过接合面之间的矩形块和矩形槽进行连接，可调节错齿相位；壳体与内齿圈组装，通过行星架顶板部分的矩形花键实现扭矩输出。通过人字齿轮错齿相位调节，使人字齿轮传动两侧齿轮啮合刚度峰?谷叠加，减小啮合刚度波动系数，有效地提高了系统的均载特性。减速器具有运转平稳、传递扭矩大的特点，特别适用于大功率发动机减速器。

专利类型发明专利
申请人西北工业大学;
发明人王三民;郝立峰;司艳新;蔡鑫;姜景明;陈森;陈群;裴安;
地址710072 陕西省西安市友谊西路127号
申请号CN201610164017.X
申请时间2016年03月22日
申请公布号CN105736644A
申请公布时间2016年07月06日
分类号F16H1/32(2006.01)I;F16H55/08(2006.01)I;F16H57/02(2012.01)I;F16H57/08(2006.01)I;
