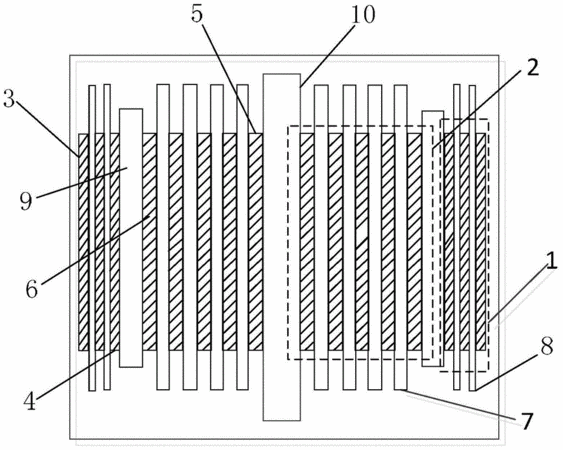

摘要:本发明提供了一种耦合变压器型直流断路器用空芯脉冲变压器及其参数获取方法,空芯脉冲变压器包括原方绕组、副方绕组、原方绕组高压端、原方绕组低压端、副方绕组高压端、副方绕组低压端、副方绕组匝间绝缘膜、原方绕组匝间绝缘膜、主绝缘膜和绝缘支撑架;副方绕组沿绝缘支撑架径向绕制,副方绕组具有径向电压梯度,且副方绕组的匝间绝缘由副方绕组匝间绝缘膜实现;副方绕组低压端和原方绕组低压端之间采用主绝缘膜绝缘;原方绕组绕制在主绝缘膜外,且原方绕组的匝间绝缘由原方绕组匝间绝缘膜实现。
- 专利类型发明专利
- 申请人华中科技大学;
- 发明人李黎;程勇;彭明洋;袁召;潘垣;
- 地址430074 湖北省武汉市洪山区珞喻路1037号
- 申请号CN201610046017.X
- 申请时间2016年01月25日
- 申请公布号CN105719815A
- 申请公布时间2016年06月29日
- 分类号H01F27/32(2006.01)I;H01F27/30(2006.01)I;
