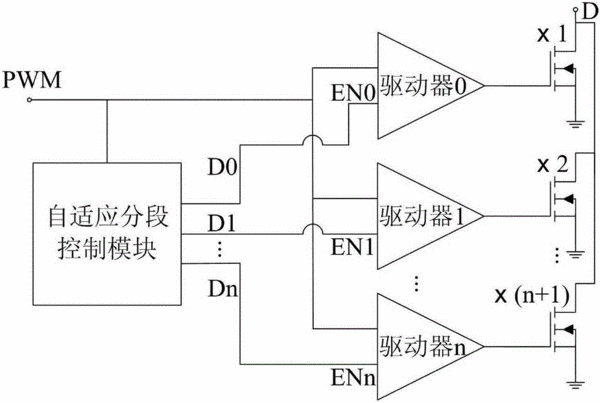

摘要：本发明公开了一种分段控制提高功率系统转换效率的装置及实现方法，它包括功率场效应管，其特征在于：自适应分段控制模块的输出端与驱动电路的使能端连接，各个驱动电路的输出端分别与各段功率场效应管连接，PWM信号与自适应分段控制模块的输入端和驱动电路的输入端连接；将功率场效应管按1:2:--2n的面积比分为n+1段，每一段由带有使能端的驱动电路进行驱动；通过数字电路模块检测功率系统中的PWM信号的占空比，间接对系统负载状态进行采样，将采样结果与每一段功率场效应管的基准信号进行滞回比较，输出相应的控制变量；由每个控制变量对对应的每段功率场效应管进行使能控制；解决了功率场效应管转换效率低下等技术问题。
- 专利类型发明专利
- 申请人贵州大学;
- 发明人马奎;杨发顺;耿鑫钰;
- 地址550025 贵州省贵阳市贵州大学花溪北校区科技处
- 申请号CN201610172539.4
- 申请时间2016年03月24日
- 申请公布号CN105703609A
- 申请公布时间2016年06月22日
- 分类号H02M1/08(2006.01)I;
