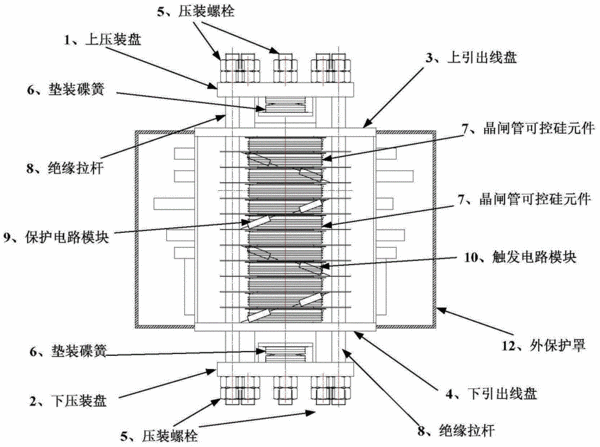

摘要：本发明公开了一种模块化脉冲晶闸管的压装结构，包括上压装盘、下压装盘、上引出线盘、下引出线盘、压装螺栓、缓冲元件、绝缘拉杆、保护电路模块、触发电路模块、线缆端子接入螺孔和外保护罩；在上压装盘与所述上引出线盘之间、所述下压装盘与所述下引出线盘之间均安装有缓冲元件。上、下压装盘之间压装有一系列串、并联在一起的单个晶闸管可控硅开关，压装力依赖上、下压装盘之间的若干根棒型绝缘拉杆的拉紧来实现，上、下压装盘上有固定棒型绝缘拉杆的螺柱或内螺纹孔，螺柱或内螺纹孔均匀分布在压装盘上，呈对称布局。
- 专利类型发明专利
- 申请人华中科技大学;湖北台基半导体股份有限公司;
- 发明人李黎;彭明洋;颜家圣;朱玉德;邹宗林;
- 地址430074 湖北省武汉市洪山区珞喻路1037号
- 申请号CN201610061108.0
- 申请时间2016年01月29日
- 申请公布号CN105702671A
- 申请公布时间2016年06月22日
- 分类号H01L25/16(2006.01)I;H01L23/04(2006.01)I;
