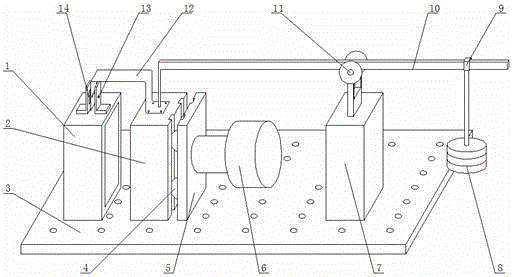

摘要:一种新型软岩剪切流变仪,左剪切盒上端设有CCD芯片支架、支架,CCD芯片支架、支架之间连接挡光片,挡光片连接右剪切盒,右剪切盒上方通过杠杆经过杠杆系统支点与杠杆系统支架相连接,杠杆前端通过可移动滑套连接砝码,右剪切盒一面通过小滑轮连接金属隔板,金属隔板连接千斤顶,向测试岩样施加水平向轴向力、竖直方向上剪切力,试样发生剪切变形,挡光片将相对于左剪切盒的可见光源和CCD作相对运动,从而改变了通过方形孔光线照射在CCD上的位置,通过信号采集电路,获得CCD输出信号,可测量岩样的剪切变形量的大小,具有结构简单、造价低廉、剪切力稳定、变形测量精度高且易于自动检测与记录等特点;适用于软岩、软弱夹层或土的剪切流变试验。
- 专利类型发明专利
- 申请人西北大学;
- 发明人王新刚;王家鼎;谢婉丽;谷天峰;贾鹏飞;
- 地址710069 陕西省西安市碑林区太白北路229号
- 申请号CN201610023382.9
- 申请时间2016年01月14日
- 申请公布号CN105699215A
- 申请公布时间2016年06月22日
- 分类号G01N3/28(2006.01)I;
