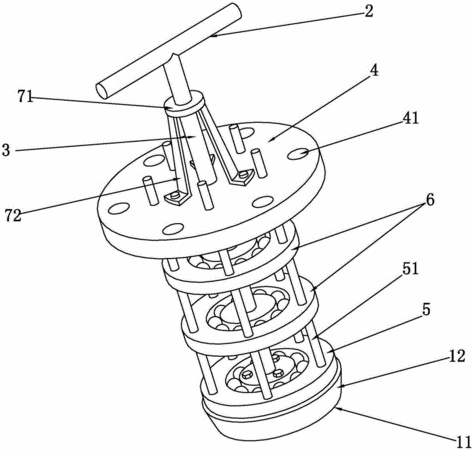

摘要：本发明用于截止阀的手动研磨装置，包括：研磨单元，手动驱动单元；手动驱动单元与研磨单元通过传动杆连接，还包括位于手动驱动单元与研磨单元之间的定位单元，所述定位单元包括套设于传动杆的固定盘，固定盘上设有螺栓孔，所述固定盘用于放置在阀体上阀口的法兰盘处并通过螺栓与法兰盘固定连接；所述传动杆位于研磨单元的上方套接有主轴承，主轴承与研磨单元的间距小于2mm，所述主轴承的外圈均匀设置有若干轴向延伸的定位杆，所述定位杆向固定盘方向延伸并贯穿固定盘；所述主轴承的内圈与研磨单元固定连接。本发明在于更有效的防止研磨单元偏移、倾斜，以保证研磨单元能够与截止阀的密封面具有均匀的研磨效果。
- 专利类型发明专利
- 申请人永嘉县恒正阀门有限公司;
- 发明人潘志利;潘宁柱;潘教理;
- 地址325105 浙江省温州市永嘉县东瓯街道东瓯工业区焦下村度口西路188号
- 申请号CN201610044562.5
- 申请时间2016年01月21日
- 申请公布号CN105666291A
- 申请公布时间2016年06月15日
- 分类号B24B23/02(2006.01)I;B24B15/00(2006.01)I;
