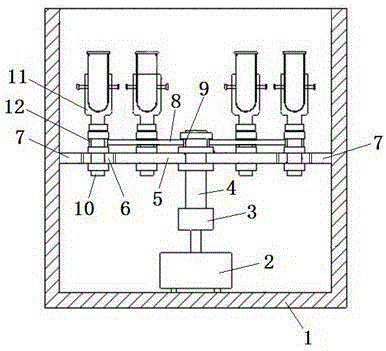

摘要：本发明公开了一种小型漩涡式试管震荡混匀装置，包括混匀箱，在混匀箱的底部安装有步进电机，步进电机的主轴通过柔性联轴器与传动轴连接，在传动轴的中部固定安装有转动行星轮，在传动轴的上端活动安装有第一套筒，在第一套筒的外壁上焊接有三根以上的行星轮支架，在行星轮支架的另一端焊接有第二套筒，支撑轴中部与第二套筒活动连接。本发明将试管混匀器的支撑轴安装在行星轮上，由于行星轮同时与设置在混匀箱内壁上的固定行星轮以及传动轴上的转动行星轮啮合，因此，在通过步进电机带动传动轴转动时，便可使试管混匀器围绕传动轴公转的同时，又绕着与之连接的支撑轴自传，从而实现液体样本试管的自动、快速、均匀的混合。
- 专利类型发明专利
- 申请人贵州大学;
- 发明人彭剑涛;刘新甜;
- 地址550025 贵州省贵阳市花溪区贵州大学北校区科学技术处
- 申请号CN201610233258.5
- 申请时间2016年04月15日
- 申请公布号CN105664770A
- 申请公布时间2016年06月15日
- 分类号B01F9/22(2006.01)I;
