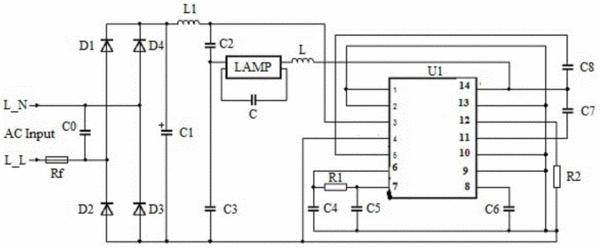

摘要：本发明提供一种电子节能灯驱动电路，包括：桥式整流单元、DC滤波单元、控制芯片U1、DC/AC逆变单元及灯丝启动单元，所述桥式整流单元的输入端接入市电，所述桥式整流单元的输出端连接于DC滤波单元的输入端，所述DC滤波单元的输出端连接于所述控制芯片U1的高压电源引脚，所述DC/AC逆变单元连接于所述控制芯片U1的低压直流引脚及半桥振荡输入引脚，所述控制芯片U1内置有半桥振荡电路及灯丝预热电路，所述灯丝启动单元的两端连接于DC滤波单元及控制芯片U1的半桥振荡输出引脚之间。本发明有效提升节能灯的启动速度，延长节能灯的使用寿命，保证节能灯的正常稳定工作。
- 专利类型发明专利
- 申请人广东雪莱特光电科技股份有限公司;
- 发明人柴国生;丁家锋;祁玉伟;
- 地址528225 广东省佛山市南海区狮山科技工业园A区
- 申请号CN201410643495.X
- 申请时间2014年11月13日
- 申请公布号CN105657948A
- 申请公布时间2016年06月08日
- 分类号H05B41/14(2006.01)I;
