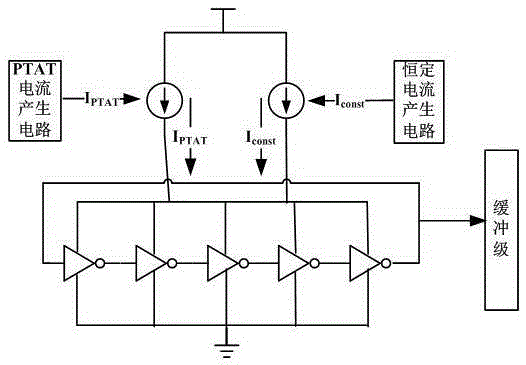

摘要：本发明公开了一种振荡频率具有极低温度离散的尾电流型环形振荡电路。该振荡电路主要包括PTAT电流产生电路、恒定电流产生电路、尾电流型环形振荡电路、缓冲级。尾电流型环形振荡电路振荡频率与尾电流成线性关系，且当尾电流为恒定电流时振荡频率具有负温度系数。采用恒定电流和PTAT电流同时为环形振荡电路提供尾电流，恒定电流提供环形振荡电路振荡所需的大部分电流，PTAT电流补偿尾电流型环形振荡电路的负温度系数，这样可以实现振荡频率的极低温度离散。环形振荡电路反相级中PMOS的源端与衬底相接，减小振荡频率的电压离散。缓冲级整形输出信号波形。
- 专利类型发明专利
- 申请人浙江大学;
- 发明人李爱玲;韩雁;张世峰;曹天霖;陈雅雅;周骞;钱雨霁;江如成;
- 地址310027 浙江省杭州市西湖区浙大路38号
- 申请号CN201610052656.7
- 申请时间2016年01月27日
- 申请公布号CN105656481A
- 申请公布时间2016年06月08日
- 分类号H03L7/099(2006.01)I;
