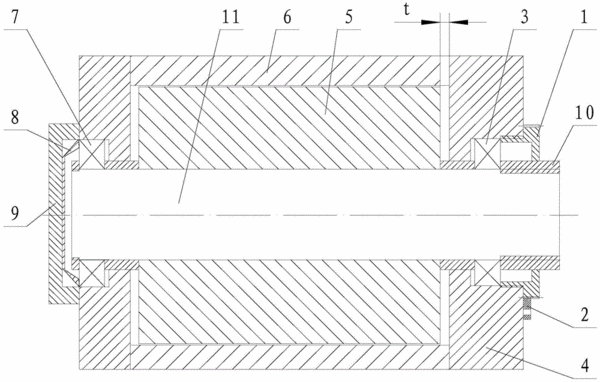

摘要:本发明属于真空泵领域,具体地说是一种真空泵内转子间隙调整装置,包括轴承轴向推力压环、固定端轴承、活动端轴承、弹簧、轴承压盖及轴套,轴承轴向推力压环螺纹连接于轴承腔体固定端外侧,通过螺纹副沿主轴的轴向旋进或旋出;轴承腔体活动端的外侧设有轴承压盖,轴承压盖内容置有抵接于活动端轴承的弹簧,固定端轴承及活动端轴承的两侧均设有套在主轴上的轴套,固定端轴承由轴承轴向推力压环推动,进而推动转子沿主轴的轴向移动,调整转子与轴承腔体固定端内侧之间的间隙。本发明通过旋进或旋出轴承轴向推力压环即可调整转子与轴承腔体固定端内侧面之间的间隙,无需反复拆卸,简化了真空泵的安装过程,提高了真空泵的装配可靠性。
- 专利类型发明专利
- 申请人中国科学院沈阳科学仪器股份有限公司;
- 发明人王光玉;孔祥玲;雷震霖;
- 地址110168 辽宁省沈阳市浑南新区新源街1号
- 申请号CN201410652032.X
- 申请时间2014年11月14日
- 申请公布号CN105649989A
- 申请公布时间2016年06月08日
- 分类号F04C29/00(2006.01)I;F04C25/02(2006.01)I;
