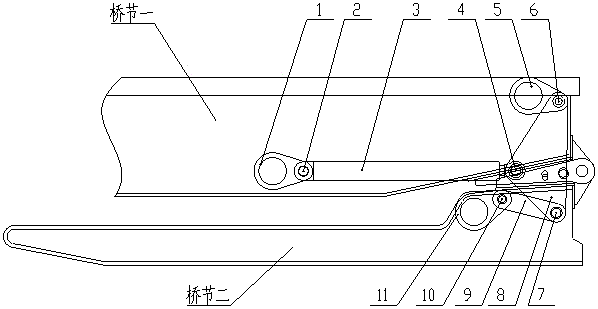

摘要：本发明公开了一种机械化桥桥节展开机构，包括油缸固定座、销轴一、油缸、销轴二、三角支架固定座、销轴三、销轴四、三角支架、连杆、销轴五、连杆固定座。油缸固定座固定在桥节一中间，油缸设置在油缸固定座与三角支架之间；三角支架固定座固定在桥节一中间，绞点与桥节一端部平齐，三角支架通过销轴三与三角支架固定座连接；连杆固定座固定在桥节二中间，连杆一端通过销轴五与连杆固定座连接，另一端通过销轴四与三角支架连接。油缸伸出，驱动三角支架、连杆运动，实现桥节二的180°翻转。本发明的优点在于，桥节展开时空间高度要求较低，展开机构以油缸为动力，其结构简单、可靠。
- 专利类型发明专利
- 申请人湖北华舟重工应急装备股份有限公司;
- 发明人王亚国;侯绪超;吴茂;陆凯;徐冉;
- 地址430223 湖北省武汉市江夏阳光大道5号
- 申请号CN201410631322.6
- 申请时间2014年11月12日
- 申请公布号CN105648896A
- 申请公布时间2016年06月08日
- 分类号E01D15/12(2006.01)I;
