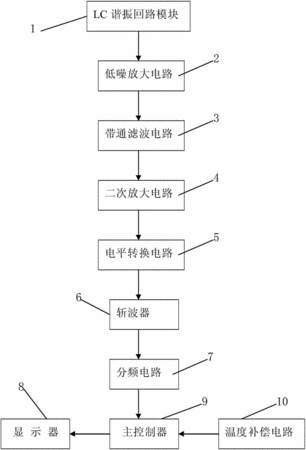

摘要:本发明公开了一种电子表误差检测仪,包括LC谐振回路模块、低噪放大电路、带通滤波电路、二次放大电路、电平转换电路、斩波器、分频电路和主控制器;LC谐振回路模块的输出端与低噪放大电路的输入端相接,低噪放大电路的输出端与带通滤波电路的输入端相接,带通滤波电路的输出端与二次放大电路的输入端相接,二次放大电路的输出端与电平转换电路的输入端相接,电平转换电路的输出端与斩波器的输入端相接,斩波器的输出端与分频电路的输入端相接,分频电路的输出端与主控制器的输入端相接,主控制器的输入端还接有温度补偿电路,主控制器的输出端还接有显示器。该电子表误差检测仪结构简单,可靠性高,精度高,可实现快速检测误差参数。
- 专利类型发明专利
- 申请人陕西亚泰电器科技有限公司;
- 发明人李锐;
- 地址710065 陕西省西安市高新区锦业路69号创业研发园A区2号2楼209室
- 申请号CN201410653087.2
- 申请时间2014年11月16日
- 申请公布号CN105634409A
- 申请公布时间2016年06月01日
- 分类号H03B5/04(2006.01)I;G04G3/04(2006.01)I;
