    逆变器后级逻辑控制装置

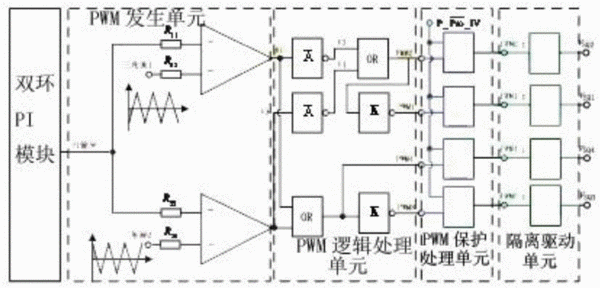

      摘要:本发明属于电力装置逻辑控制装置,尤其涉及一种逆变器后级逻辑控制装置。本发明的逆变器后级逻辑控制装置,包括双环PI模块、PWM发生单元、PWM逻辑处理单元、PWM保护处理单元和隔离驱动单元,双环PI模块通过PWM发生单元与PWM逻辑处理单元连接,PWM逻辑处理单元通过PWM保护处理单元与隔离驱动单元连接。本发明的逆变器后级控制装置主要体现在PWM逻辑处理,PWM波形的死区消去。
    • 专利类型发明专利
    • 申请人江苏绿扬电子仪器集团有限公司;
    • 发明人高显扬;吕华平;
    • 地址212200 江苏省镇江市扬中市绿扬路88号
    • 申请号CN201410610743.0
    • 申请时间2014年11月03日
    • 申请公布号CN105634320A
    • 申请公布时间2016年06月01日
    • 分类号H02M7/537(2006.01)I;
