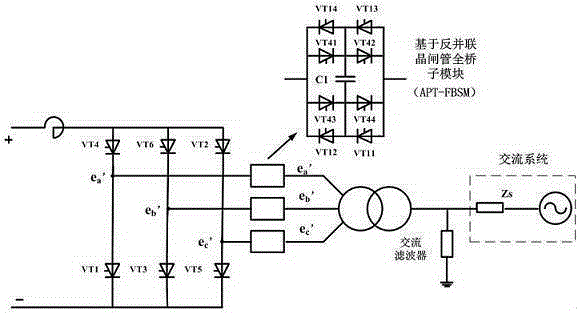

摘要：本发明提供了一种基于反并联晶闸管全桥子模块（anti-parallel?thyristor?based?Full?bridge?submodule，APT-FBSM）的电网换相换流器结构，该拓扑为在换流器和换流变压器每相之间分别串入了APT-FBSM。所述的APT-FBSM由四组反并联的晶闸管和一个电容器构成。该拓扑结构能够在交流系统故障时，控制APT-FBSM中的电容为换流器阀臂提供辅助换相电压，增大系统换相面积，有效降低传统电网换相换流器换相失败发生概率。且APT-FBSM的灵活可控性，使得其不仅在交流系统正常工作时不会引起额外的谐波问题，而且能够避免出现换相故障时电容器持续充电至过电压而引起的换流器失去自恢复能力的问题。
- 专利类型发明专利
- 申请人华北电力大学;
- 发明人郭春义;蒋碧松;赵成勇;李春华;
- 地址102206 北京市昌平区回龙观镇北农路2号
- 申请号CN201510665100.0
- 申请时间2015年10月16日
- 申请公布号CN105634026A
- 申请公布时间2016年06月01日
- 分类号H02J5/00(2016.01)I;
