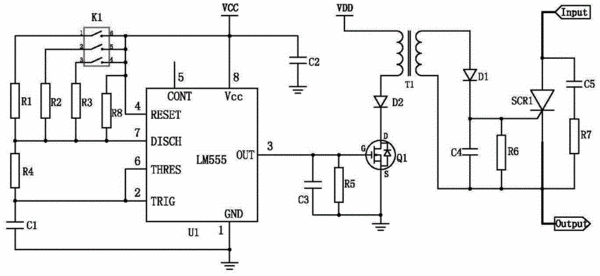

摘要：一种电源的老化测试电路，涉及电源老化测试技术领域，其结构包括方波发生器，所述方波发生器的输入端接有RC振荡电路，所述方波发生器的输出端接有控制电路，所述控制电路包括可控硅二极管，所述可控硅二极管导通则输入至待测电源的电压接通至待测电源，所述可控硅二极管截止则输入至待测电源的电压与待测电源断开，这样通过方波发生器和可控硅二极管来实现电源老化测试时的输入电压的通断控制，则可避免使用交流接触器而产生的可能导致开关电源在输入的整流部分烧坏的情况发生，电路结构简单，可实现电源的老化测试安全进行，测试时对电源的损坏小。
- 专利类型发明专利
- 申请人易事特集团股份有限公司;
- 发明人贾芳;
- 地址523808 广东省东莞市松山湖科技产业园区工业北路6号C-1栋3楼
- 申请号CN201510973360.4
- 申请时间2015年12月22日
- 申请公布号CN105589047A
- 申请公布时间2016年05月18日
- 分类号G01R31/40(2014.01)I;
