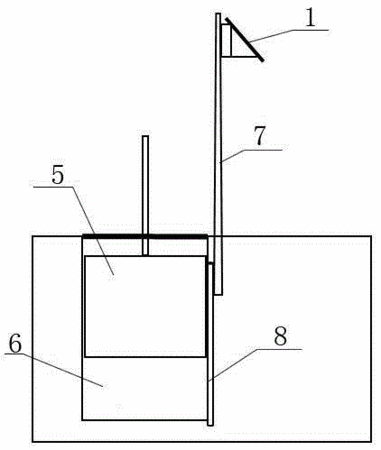

摘要:本发明涉及一种高淤渠道手动闸门传感器的安装结构及方法,属于水利行业闸门监测技术领域。技术方案是:包含闸控一体化结构(1)和闸位传感器(2),闸控一体化结构由闸门监测主机(3)和双点气泡水位计(4)构成,闸门监测主机通过现地无线网络分别连接双点气泡水位计和闸位传感器。所述闸门(5)的前后分别设有水位测管(8);双点气泡水位计,设有两根通气管,分别连通闸门前后两根水位测管的底部,每个通气管的底端均匹配有集气罩,集气罩的直径略小于水位测管的内径。本发明的有益效果:通过闸控一体化结构,避免了因水位测管淤堵造成的无法监测水位,准确检测闸门水位,自动计算过闸流量,实现渠道淤积条件下的闸门的自动监测。
- 专利类型发明专利
- 申请人唐山现代工控技术有限公司;
- 发明人张喜;于树利;张家铭;
- 地址063000 河北省唐山市高新技术开发区火炬路122-1号
- 申请号CN201610129413.9
- 申请时间2016年03月08日
- 申请公布号CN105571676A
- 申请公布时间2016年05月11日
- 分类号G01F23/00(2006.01)I;G08C17/02(2006.01)I;
