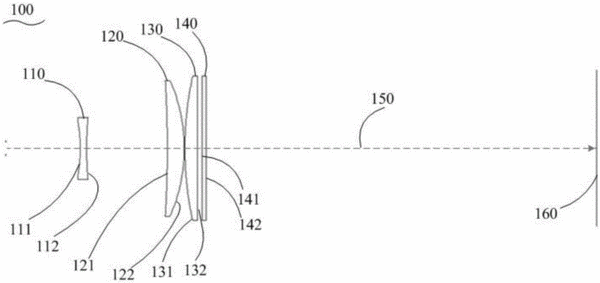

摘要：一种红外大幅面远心激光打标Fθ镜头，包括沿入射光线的传输方向依次排列的第一透镜(110)、第二透镜(120)、第三透镜(130)和第四透镜(140)。第一透镜(110)为双凹负透镜，包括第一曲面(111)和第二曲面(112)；第二透镜(120)为弯月正透镜，包括第三曲面(121)和第四曲面(122)；第三透镜(30)为弯月正透镜，包括第五曲面(131)和第六曲面(132)；第四透镜(140)为平面透镜，起保护其他透镜的作用。第一透镜至第三透镜沿入射光线的传输方向同轴设置。第一曲面至第六曲面沿入射光线的传输方向依次排布。红外大幅面远心激光打标Fθ镜头可用作红外激光打标用Fθ镜头，满足了大幅面激光打标的远心的需要，同时使镜头的体积控制在可接受和可应用的范围，实现了光学系统的整体小型化。
- 专利类型PCT发明
- 申请人大族激光科技产业集团股份有限公司;深圳市大族数控科技有公司;
- 发明人李家英;周朝明;孙博;黄海;高云峰;
- 地址广东省深圳市南山区高新技术园北区新西路9号大族激光大厦
- 申请号CN201380078971.1
- 申请时间2013年08月22日
- 申请公布号CN105531616A
- 申请公布时间2016年04月27日
- 分类号G02B13/22(2006.01)I;G02B13/14(2006.01)I;G02B9/12(2006.01)I;
