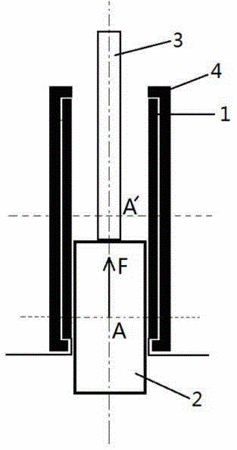

摘要：本发明涉及一种基于故障电流能量与变化率的快速电磁拉力机构及其应用。包括主电路的电流激磁螺线管线圈、导磁体、连杆机构、轭铁，其特征在于：所述导磁体内置于所述电流激磁螺线管线圈内部中心偏上或偏下处，且该导磁体的一端与所述连杆机构的一端固接，所述轭铁包覆住所述电流激磁螺线管线圈。当故障电流能量或上升率足够大时，本发明利用主电路电流激磁螺线管线圈吸引导磁体产生的拉力将导磁体迅速朝向螺线管中心拉动，导磁体带动连杆机构动作，充分利用故障电流能量与变化率实现开闭的功能，而无需加额外控制系统，本发明可应用于各种具有开关触头系统的电器中。
- 专利类型发明专利
- 申请人福州大学;
- 发明人缪希仁;肖洒;王田;巫锡华;郅萍;
- 地址350108 福建省福州市闽侯县上街镇大学城学园路2号福州大学新区
- 申请号CN201510966125.4
- 申请时间2015年12月22日
- 申请公布号CN105513844A
- 申请公布时间2016年04月20日
- 分类号H01H3/28(2006.01)I;H01H3/46(2006.01)I;H01H33/666(2006.01)I;
