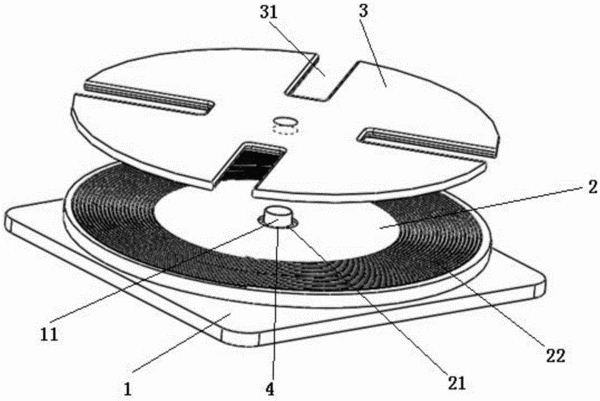

摘要：本发明涉及一种光纤盘绕工装，用于对光纤进行盘绕，包括底座、螺旋盘、轴承和压盘，所述底座上表面中心向上设有轴，所述轴与所述底座上表面垂直，所述螺旋盘的中心具有通槽，所述螺旋盘的上表面远离所述通槽的周向上设置有若干圈螺旋槽，所述压盘上设有若干缺槽用于将所述光纤引出，所述轴承用于连接所述底座和所述螺旋盘，且所述轴承与所述螺旋盘的通槽通过过盈配合紧固在一起，所述底座上的轴与所述轴承采用间隙配合紧固在一起，且所述轴超出所述螺旋盘的上表面，所述压盘可拆卸地连接在所述底座的轴上，且所述压盘与所述螺旋盘间隔设置。本发明的效果是：该光纤盘绕工装提高了生产效率，操作简便，且工序质量得到了保证。
- 专利类型发明专利
- 申请人武汉锐科光纤激光技术股份有限公司;
- 发明人虞俊伟;
- 地址430074 湖北省武汉市东湖开发区高新大道999号
- 申请号CN201610022171.3
- 申请时间2016年01月14日
- 申请公布号CN105502098A
- 申请公布时间2016年04月20日
- 分类号B65H75/14(2006.01)I;
