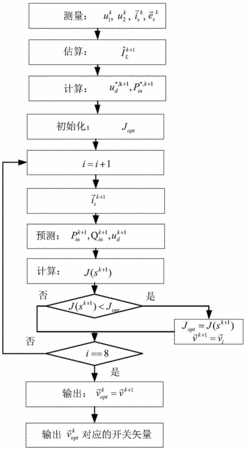

摘要：三相六开关整流器负载电流观测的直接功率预测控制方法。本发明公开了一种三相整流器负载电流观测的直接功率预测控制技术，其步骤是：A、通过电流传感器、电压传感器分别测出三相电流、三相电网电压和直流侧电容电压；B、通过测量的直流电容电压计算出八种开关组合(000,001,010,100,011,101,110,111)对应的电压矢量；C、给定的直流电压通过滤波器后得到本采样周期的瞬时参考电压，根据直流侧和交流侧功率守恒原则获得有功功率的瞬时参考值，其中有功功率参考值的计算采用观测器估算负载电流。D、根据测量的相电流和相电压，预测整流器八个电压矢量对应的有功功率和无功功率以及电容电压；E、计算相应的代价函数F、将使得代价函数最小的电压矢量对应的开关状态施加到整流器中。该方法适用于三相各种整流、有源滤波器。
- 专利类型发明专利
- 申请人华中科技大学;
- 发明人赵金;周德洪;
- 地址430074 湖北省武汉市洪山区珞喻路1037号
- 申请号CN201410476612.8
- 申请时间2014年09月17日
- 申请公布号CN105450057A
- 申请公布时间2016年03月30日
- 分类号H02M7/219(2006.01)I;
