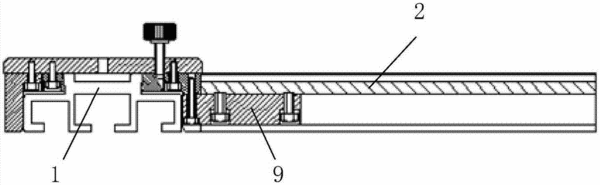

摘要：本发明属于实验设备制造技术领域，尤其涉及一种T型可调导轨结构，包括横向导轨和竖向导轨，所述横向导轨和竖向导轨上分别设有燕尾槽结构，所述横向导轨的一端通过螺栓固定在插块上，所述插块的外端通过螺栓与右支撑板连接，所述右支撑板通过螺栓与上盖板的右侧连接，所述右支撑板内部设有两根导向钉，所述导向钉与设置在其一侧的右滑块滑动配合，所述右滑块与所述右支撑板之间通过拉簧连接，所述右滑块的两侧分别设有楔形面，右滑块左侧的楔形面与竖向导轨上的燕尾槽结构配合，调节手钮穿过所述上盖板与所述右滑块的右侧配合。本导轨结构紧凑，设计巧妙，通过上盖板可以对横向导轨的规格进行更换，运行平稳，能够快速的安装拆卸。
- 专利类型发明专利
- 申请人天津港东科技发展股份有限公司;
- 发明人张甫顺;
- 地址300384 天津市南开区华苑产业区鑫茂科技园G座EF单元二层
- 申请号CN201510924829.5
- 申请时间2015年12月14日
- 申请公布号CN105443575A
- 申请公布时间2016年03月30日
- 分类号F16C29/02(2006.01)I;
