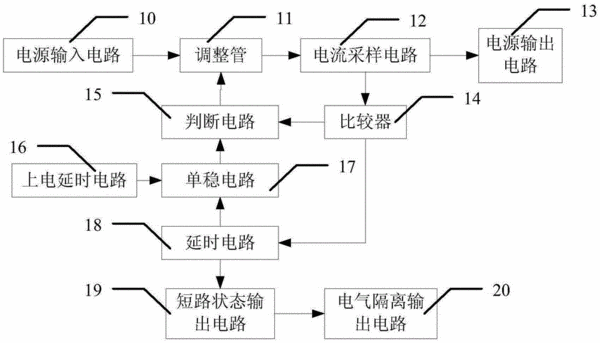

摘要:本申请公开消防电源总线短路识别与保护电路,包括电源输入电路、调整管、电流采样电路、电源输出电路、比较器、判断电路、上电延时电路、单稳电路、延时电路、短路状态输出电路和电气隔离输出电路。电源输入电路连接调整管,调整管连接电流采样电路,电流采样电路分别连接电源输出电路和比较器,上电延时电路连接单稳电路的第一输入端;比较器的第一输出端连接判断电路的第一输入端;比较器的第二输出端连接延时电路;延时电路的第一输出端连接单稳电路的第二输入端;单稳电路的输出端连接判断电路的第二输入端;判断电路的输出端连接调整管;延时电路的第二输出端连接短路状态输出电路;短路状态输出电路连接电气隔离输出电路。
- 专利类型发明专利
- 申请人北京易艾斯德科技有限公司;
- 发明人梁东;李伟;解海超;秦玉杰;
- 地址100019 北京市海淀区知春路51号慎昌大厦6层
- 申请号CN201511018663.7
- 申请时间2015年12月30日
- 申请公布号CN105429097A
- 申请公布时间2016年03月23日
- 分类号H02H3/08(2006.01)I;H02H9/02(2006.01)I;A62C3/16(2006.01)I;
