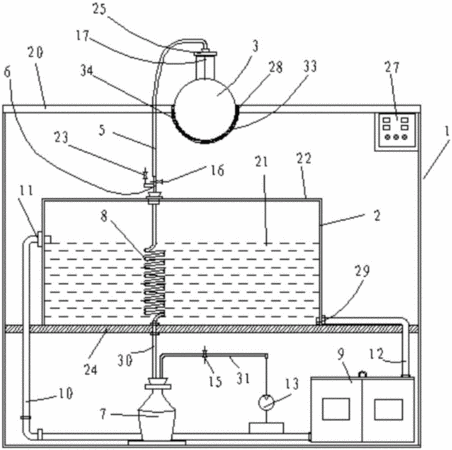

摘要：本发明公开了液体蒸馏装置，包括壳体、蒸馏瓶、冷凝装置、回流瓶、加热器、导管，壳体上部设有支撑台，支撑台上设有加热器，所述加热器设于支撑台的凹槽底部，蒸馏瓶安装在加热器上，蒸馏瓶下部与凹槽内表面配合，蒸馏瓶上部设有气体出口，气体出口与导管连接，导管的下部与冷凝装置连接，回流瓶的瓶口通过导流管与冷凝器装置连接，冷凝装置与壳体下部连接。本发明的冷凝装置设于壳体下部连接，结构紧凑，加热器设于支撑台的凹槽底部，蒸馏瓶下部与凹槽内表面配合实现可靠定位、避免摆动和晃动，整机重心低、结构稳定可靠，解决了现有技术中冷凝结构在蒸馏瓶上部的结构形式存在的重心高、质量重、结构稳定性差存在的安全性隐患。
- 专利类型发明专利
- 申请人济南盛泰电子科技有限公司;
- 发明人段作敏;郭涛;宋志春;
- 地址250012 山东省济南市历下区泺源大街108-1号
- 申请号CN201510961313.8
- 申请时间2015年12月18日
- 申请公布号CN105413216A
- 申请公布时间2016年03月23日
- 分类号B01D3/00(2006.01)I;B01D3/42(2006.01)I;
