    一种抗谐波共补无功补偿模块、设备和方法

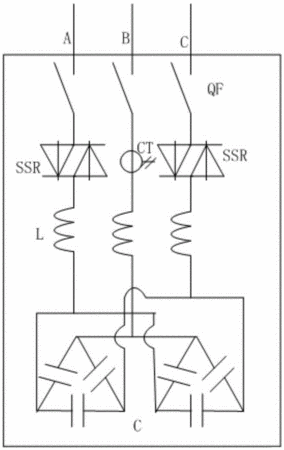

      摘要:本发明提供的一种抗谐波共补无功补偿模块、设备和方法,具有更长的使用寿命而且投切速度快,可以将单个模块投入电网,也可以将多个模块组网,实现不同程度的抗谐波无功补偿。本发明的抗谐波共补无功补偿模块,包括补偿电容器、电抗器、SSR固态继电器、CT电流互感器,电容器为三相电容器,具有三个引出端,其中两个引出端分别通过电抗器连接SSR固态继电器,另一个引出端通过电抗器连接CT电流互感器,SSR固态继电器和CT电流互感器分别通过断路器QF连接三相电网的相线;CT电流互感器用于采集电容器输出的电流,SSR固态继电器用于控制电容器的投切,进行无功补偿或移除,电抗器用于抵抗电容器接入处母线的背景谐波。
    • 专利类型发明专利
    • 申请人盛隆电气集团有限公司;
    • 发明人田艳芹;谢洪潮;
    • 地址430074 湖北省武汉市关东科技工业园3-2号
    • 申请号CN201510870257.7
    • 申请时间2015年12月01日
    • 申请公布号CN105406478A
    • 申请公布时间2016年03月16日
    • 分类号H02J3/01(2006.01)I;H02J3/18(2006.01)I;
