磁性连接式的电子模块和模块化电子构建系统

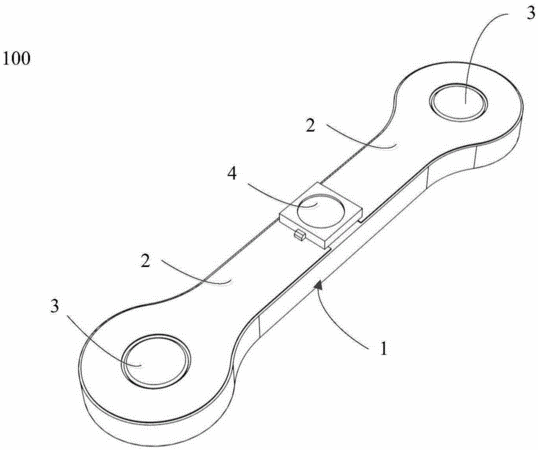

　　摘要：本发明涉及一种磁性连接式的电子模块和模块化电子构建系统。所述电子模块包括基座和导电部。所述基座包括N个管脚部和连接N个所述管脚部的连接部。所述管脚部中设有朝向其板体垂直方向的通孔。所述电子模块还包括设置在通孔内的磁体件。每个管脚部对应一个导电部，各个所述导电部互不连通。所述导电部包括设置在所述通孔内壁的与所述磁体件电连接的部分和设置在所述基座表面用于和电器件电连接的部分。所述磁体件能令所述电子模块与另一电子模块管脚部内的磁体件在通孔朝向上建立磁性连接，且所述电子模块与所述另一电子模块在磁性连接处相互吸合并可相对转动。本发明的电子模块操作简易，可多角度连接，并可方便地搭建模块化电子构建系统。

专利类型发明专利
申请人美科科技（北京）有限公司;
发明人胡戬;李溪;杨立斌;杜永伟;潘可佳;王镇山;
地址100102 北京市朝阳区湖光中街1号鹏景阁2层洪泰创新空间（美科科技）
申请号CN201510815186.0
申请时间2015年11月23日
申请公布号CN105406223A
申请公布时间2016年03月16日
分类号H01R13/02(2006.01)I;H01R13/03(2006.01)I;H01R13/62(2006.01)I;H01R13/46(2006.01)I;H01R24/00(2011.01)I;H01R35/00(2006.01)I;
