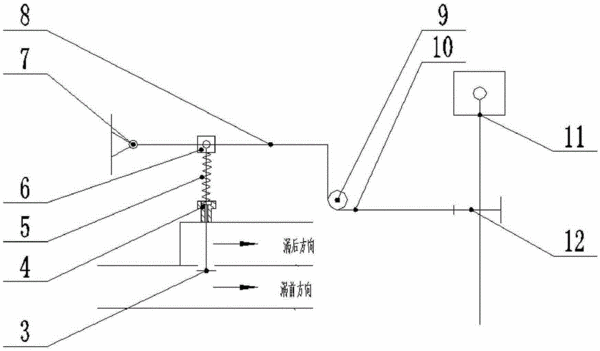

摘要:本发明公开了一种涡轮增压器的流量控制结构。该流量控制结构包括:排气管;放气阀门,其设置在所述排气管的涡前通道与涡后通道之间;阀门导向套,其套设在所述放气阀门的周侧,用于对放气阀门的上下开启与关闭运动进行导向;滑块,其与所述放气阀门的上端连接;滑杆,其一端与铰链活动连接,所述滑块设置在该滑杆上;以及可调挡块,其与所述滑杆的另一端通过拉绳绕过转向轮连接,并与油门拉杆联动设置,该油门拉杆带动与挡块运动,从而通过拉绳带动滑杆运动,再带动滑块使得放气阀门开闭。该涡轮增压器的流量控制结构依靠油门拉杆控制进入涡轮增压器的废气流量,使涡轮机的工作随喷油的工作而改变,提高了发动机工作的可靠性。
- 专利类型发明专利
- 申请人广西玉柴机器股份有限公司;
- 发明人许罗;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201510915086.5
- 申请时间2015年12月10日
- 申请公布号CN105386861A
- 申请公布时间2016年03月09日
- 分类号F02B37/12(2006.01)I;
