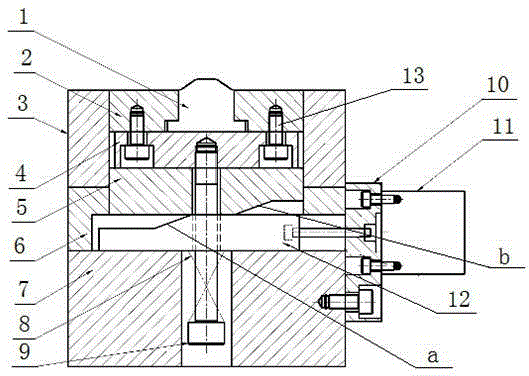

摘要：本发明公开了一种级进冲裁模具的便捷调模机构，包括下模座、横向设在所述下模座上的滑板和通过斜面与滑板配合的做竖向运动的成形凸模，所述成形凸模包括凸模组件和设在所述凸模组件下面滑接的滑块，所述凸模组件包括设在所述滑块之上的凸模固定板、固定在所述凸模固定板上的凸模导向板、固定在所述凸模导向板和凸模固定板之间的凸模，所述滑板和滑块通过斜面相配合。本发明利用气缸间接控制成形凸模工作状态，通过利用凸模、凸模导向板、凸模固定板、滑块组成的机构代替单一的成形凸模，在满足相同功能的前提下，实现便于凸模拆装调模、简化凸模加工工艺，能广泛用于各类多工位冲压级进模中。
- 专利类型发明专利
- 申请人湖南大学;
- 发明人毛建中;胡娟;宋建力;田骏;史众;
- 地址410082 湖南省长沙市岳麓区湖南大学机械与运载工程学院
- 申请号CN201511006282.7
- 申请时间2015年12月29日
- 申请公布号CN105382086A
- 申请公布时间2016年03月09日
- 分类号B21D28/14(2006.01)I;B21D37/02(2006.01)I;
