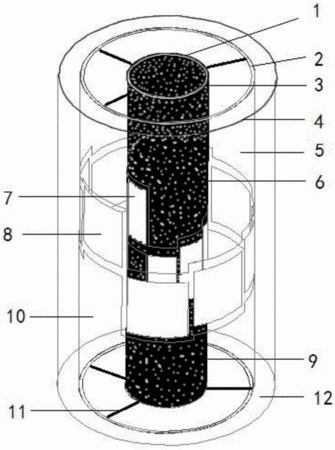

摘要：本发明公开了属于电学过程成像装置领域的一种测量环形空间的双螺旋电极电容层析成像传感器。该传感器包括主体结构部分及电容测量部分；主体结构部分是由同心的内外管及用来固定位置的连接支架组成，内外管之间的环形空间为被测空间；电容测量部分包含检测电极、电极端屏蔽、屏蔽罩，信号传输电缆，ECT信号采集设备及连接电线。利用内外管壁分别螺旋布置的电极传感器部件，真正实现了对被测环形空间的三维成像，本发明双管壁均布置电极的传感器结构不但实现了对环形空间的成像，还改善了电容信号微弱的问题，是ECT技术的一大突破。
- 专利类型发明专利
- 申请人华北电力大学;
- 发明人周琬婷;姜越;刘石;刘婧;
- 地址102206 北京市昌平区朱辛庄北农路2号
- 申请号CN201510810367.4
- 申请时间2015年11月20日
- 申请公布号CN105353004A
- 申请公布时间2016年02月24日
- 分类号G01N27/22(2006.01)I;
