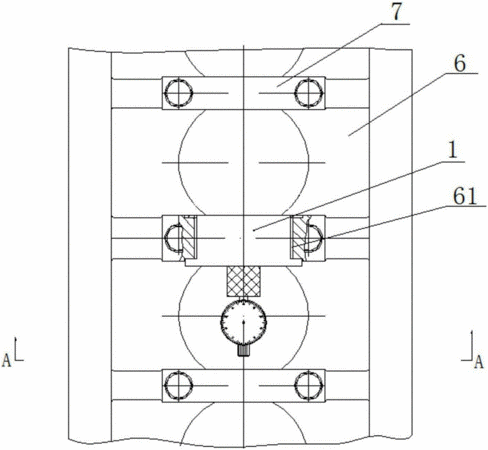

摘要：本发明公开了一种孔端面对孔的垂直度的检测装置，检测装置包括：校准件，校准件是台阶轴，其台阶面的两侧形成大直径轴段和小直径轴段，台阶面与孔端面抵接，使小直径轴段穿入孔内，大直径轴段位于孔端面上，且孔端面部分暴露于大直径轴段的端面外；以及测量组件，测量组件包括：表座，表座放置在大直径轴段的端面上，表座上设有凸出部，突出部上设有沿孔的轴向延伸的第一安装孔和沿孔的径向延伸的第二安装孔；千分表，千分表的表杆通过衬套安装在第一安装孔内，千分表的下端固定有测头，测头抵接在孔端面上；以及手柄，手柄通过螺纹连接安装在第二安装孔内，且将千分表紧固在表座上。本发明减小了劳动强度，提高了检测效率。
- 专利类型发明专利
- 申请人广西玉柴机器股份有限公司;
- 发明人龙辅斌;姚良光;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201510917039.4
- 申请时间2015年12月10日
- 申请公布号CN105352416A
- 申请公布时间2016年02月24日
- 分类号G01B5/245(2006.01)I;
