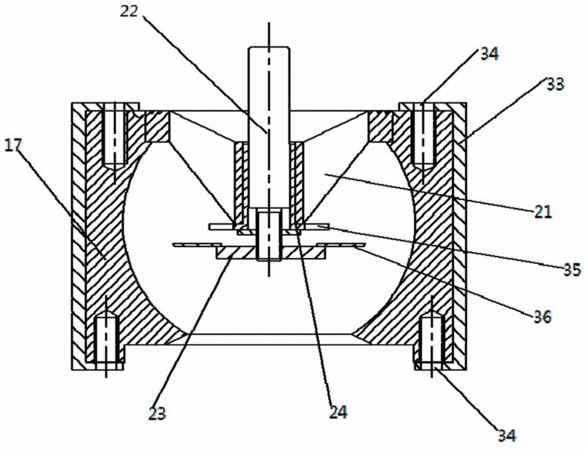

摘要：本发明提供一种新型逆止阀，包括逆止阀体、逆止阀杆、逆止阀座、逆止阀盘和逆止阀套，逆止阀盘的上表面具有多个绕逆止阀杆均布的多个折板，折板一边与逆止阀盘铰接，逆止阀套上具有多个挡板，每个挡板对应一个折板，挡板外沿距逆止阀杆的距离大于折板铰接的边沿距逆止阀杆的距离；当水泵启动时，水流向上冲击使折板沿其铰接的边沿向上折起至折板与挡板接触，当水泵停止时，折板恢复至水平置于逆止阀盘的上表面上。本发明的有益效果是在泵由运转到停止的一瞬间出水口向下减轻的一个阻力的同时减小水泵正常运行时对水流的阻力。
- 专利类型发明专利
- 申请人天津奥特泵业有限责任公司;
- 发明人陈书民;魏永胜;董海涛;
- 地址300350 天津市津南区双桥河工业园欣旺路2号
- 申请号CN201410339733.8
- 申请时间2014年07月16日
- 申请公布号CN105318048A
- 申请公布时间2016年02月10日
- 分类号F16K15/06(2006.01)I;F04D29/00(2006.01)I;
