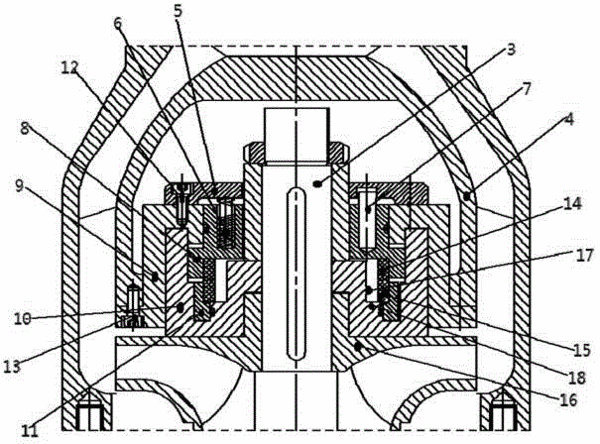

摘要:本发明提供一种潜水泵止损组件,包括泵体外壳、动环单元、静环单元和叶轮转轴,动环单元和静环单元均套于叶轮转轴上,静环单元位于动环单元的上方;静环单元包括压盖和压盖下方的静环部件,压盖固定不动,静环部件的顶面与压盖之间具有弹簧,弹簧的两端分别与压盖和静环部件固定,压盖与静环部件之间通过两端分别伸入压盖和静环部件内的连接销连接,连接销和弹簧共同作用使压盖与静环部件之间具有在弹簧的形变范围内沿轴向相对运动的空间;动环单元能与静环部件接触,动环单元与叶轮转轴之间由轴向的键连接,动环单元随叶轮转轴转动时受到轴向力,沿键的方向轴向运动。本发明的有益效果是有效消除转子的轴向力,提高泵的机组效率。
- 专利类型发明专利
- 申请人天津奥特泵业有限责任公司;
- 发明人陈书民;魏永胜;董海涛;
- 地址300350 天津市津南区双桥河工业园欣旺路2号
- 申请号CN201410316823.5
- 申请时间2014年07月04日
- 申请公布号CN105298931A
- 申请公布时间2016年02月03日
- 分类号F04D29/66(2006.01)I;
