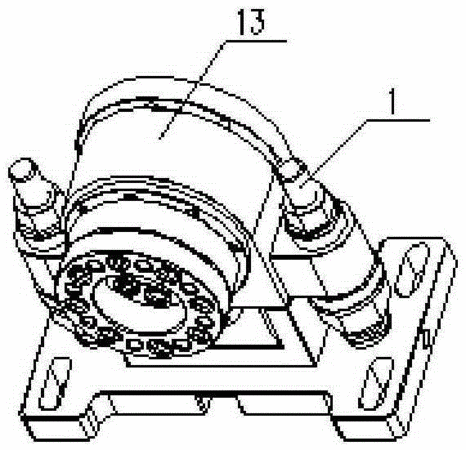

摘要：本发明公开了一种电机与喷油泵的连接装置，电机的输出轴与万向节连接，连接装置包括：底座，其固定在地面上，底座上设有两个限位柱；以及活动组件，其包括：过渡件，其上设有两个限位孔，限位孔安装在限位柱上；过渡件上设有轴孔；法兰轴，其一端设有第一法兰，第一法兰与万向节的法兰连接；法兰轴的另一端为轴部，轴部转动设置在轴孔上；以及第二法兰，其与轴部的端部可拆卸地连接，且第二法兰与喷油泵的驱动法兰连接。本发明的法兰轴与万向节常连接，由于法兰轴受到限位柱的限制，因此在拆卸和安装喷油泵时降低了万向节的自由度，避免万向节在电机的带动下甩出而发生危险，使喷油泵在安装、试验和拆装过程都满足安全条件。
- 专利类型发明专利
- 申请人广西玉柴机器股份有限公司;
- 发明人梁振杰;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201510779463.7
- 申请时间2015年11月13日
- 申请公布号CN105262276A
- 申请公布时间2016年01月20日
- 分类号H02K7/14(2006.01)I;
